Pantalla de tambor rotatiu
La pantalla de tambor rotatiu té una àmplia gamma de mides i capacitats de tamisat i deshidratació, la pantalla de tambor vibrant rotatiu de maquinària minera és una màquina de cribratge mecànica que s'utilitza per separar materials.
Descripció
La pantalla de tambor rotatiu té una àmplia gamma de mides i capacitats de tamisat i deshidratació, la pantalla de tambor vibrant rotatiu de maquinària minera és una màquina de cribratge mecànica que s'utilitza per separar materials.
Components

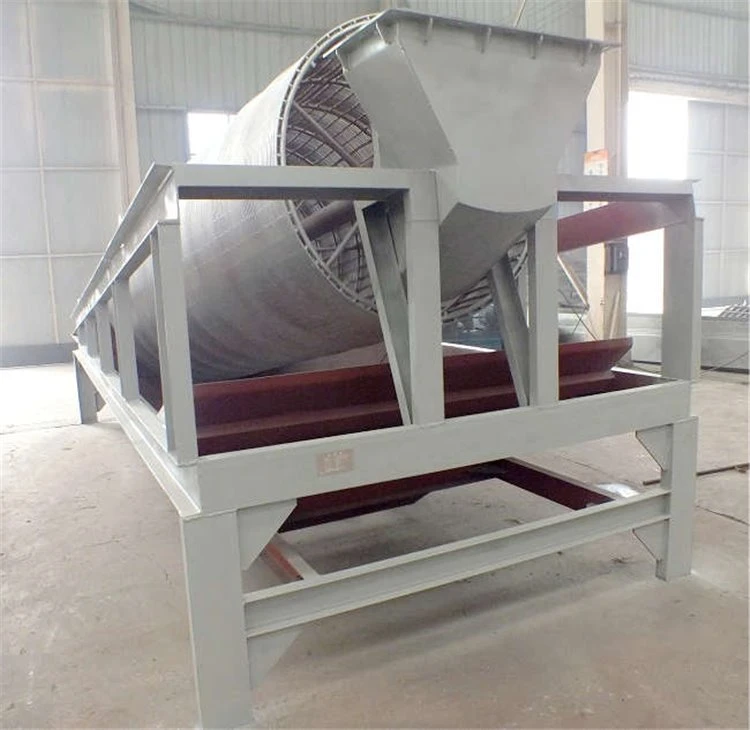

La pantalla de tambor consisteix en un tambor cilíndric perforat que normalment s'eleva en angle a l'extrem d'alimentació, el motor, la unitat de reducció, el marc de la pantalla i la coberta de segellat. Quan els materials flueixen al llarg del tambor giratori inclinat, els materials salten i rodan, el material de mida inferior més petit que les obertures de la pantalla passa per la pantalla, mentre que el material sobredimensionat surt per l'altre extrem del tambor.
Principi de funcionament
El contacte del motor amb el corró per la parella mitjançant engranatges reductors. El corró gira al voltant del seu eix impulsat pel motor. Quan els materials entren al corró, els materials de la superfície de la pantalla es bolcaran i rodaran com a pantalla. Perquè tot el conjunt inclinat està corrent i girant. Els materials qualificats seran descarregats des de la part inferior del corró. I els materials no qualificats s'esgotaran pel costat contrari. Els materials es bolquen i corren sense parar. Així, si hi ha materials bloquejats al forat de la pantalla, seran expulsats, cosa que pot evitar que el forat de la pantalla es bloquegi.
Avantatges i Característiques
1. Dissenyat per adaptar-se a la vostra operació: la pantalla del tambor es pot personalitzar per satisfer diferents capacitats i llocs de treball.
2. Lliure de contaminació: estructura totalment tancada, sense contaminació per pols, millora també les condicions de treball dels operadors.
3. Gamma d'aplicació variable: compost, químic, carbó, plàstic, reciclatge, metal·lúrgia, selecció de minerals, etc.
4. Disseny superior: estructura senzilla, fàcil manteniment, funcionament constant, baix consum d'energia.
5. Menys bloqueig: raspall de neteja automàtic a la part superior de la pantalla del tambor per evitar el bloqueig.
6. Pantalla de llarga vida útil: la pantalla està feta de 16Mn amb una forta resistència, bona resistència a l'abrasió i alta eficiència de cribratge.
Paràmetres tècnics
Model | Poder | Diàmetre del cilindre | Longitud del cilindre | Inclinació | Mida d'entrada | Dimensió (L×W×H) | Pes |
(kw) | (mm) | (mm) | grau | (mm) | (mm) | (kg) | |
GTS1015 | 3 | 1000 | 1500 | 7 graus | Menor o igual a 300 | 2600×1400×1700 | 2200 |
GTS1020 | 4 | 1000 | 2000 | 3390×1400×2140 | 2800 | ||
GTS1225 | 5.5 | 1200 | 2500 | 4146×1600×2680 | 4200 | ||
GTS1530 | 7.5 | 1500 | 3000 | 4460×1900×2820 | 5100 | ||
GTS1545 | 11 | 1500 | 4500 | Menor o igual a 400 | 5960×1900×3080 | 6000 | |
GTS1848 | 15 | 1800 | 4800 | 6500×2350×4000 | 7500 | ||
GTS2055 | 22 | 2000 | 5500 | 7500×2550×4800 | 9600 | ||
GTS2265 | 30 | 2200 | 6500 | 8500×2750×5000 | 12800 |
Indústries d'aplicació
Material abrasiu i indústria ceràmica: sorra de construcció, mica, alúmina, sorra de sílice, material abrasiu, refractari, etc.
Indústria metal·lúrgica i minera: sorra de quars, sorra, mineral, òxid de titani, òxid de zinc, etc.
Indústria mecànica: fosa de sorra, carbó vegetal, grafito, pulvimetal·lúrgia, material electromagnètic i pols metàl·lic, etc.
